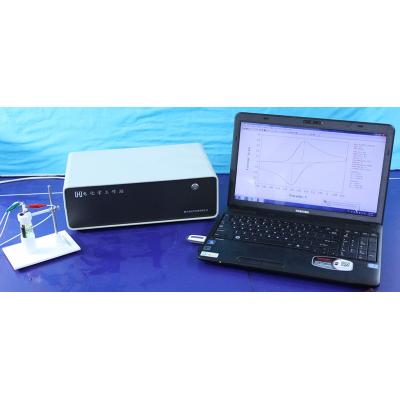

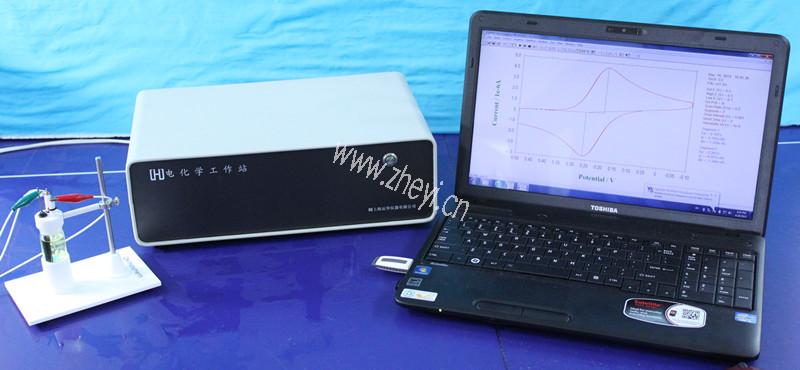

CHI600E系列电化学分析仪/工作站

恒电位仪

· 零阻电流计

·  2，3，4电极结构

· 浮动地线或实地

· 最大电位范围： ±10 V

· 最大电流：±250 mA 连续, ±350 mA 峰值

· 槽压：±13 V

· 恒电位仪上升时间： 小于 1 ms, 通常 0.8 ms

· 恒电位仪带宽（-3分贝）：1 MHz

· 所加电位范围：±10 mV, ±50 mV, ±100 mV, ±650   mV, ±3.276 V, ±6.553 V, ±10 V

· 所加电位分辨：电位范围的0.0015%

· 所加电位准确度： ±1 mV,±满量程的0.01%

· 所加电位噪声：< 10 mV 均方根植

· 测量电流范围：±10 pA 至 ±0.25 A， 12量程

· 测量电流分辨：电流量程的0.0015%，最低 0.3 fA

· 电流测量准确度：电流灵敏度大于等于1e-6 A/V时为0.2%，其他量程1%

· 输入偏置电流：< 20 pA

恒电流仪

· 恒电流范围： 3 nA – 250 mA

· 所加电流准确度：如果电流大于 3e-7A时为0.2%，其他范围为1%，±20 pA

· 所加电流分辨率：电流范围的0.03%

· 测量电位范围： ±0.025V， ±0.1V， ±0.25V， ±1V，   ±2.5V， ±10V
· 测量电位分辨率：测量范围的0.0015%

Electrometer: 电位计

· 参比电极输入阻抗：1e12 欧姆

· 参比电极输入带宽： 10 MHz

· 参比电极输入偏置电流：<= 10 pA @ 25°C

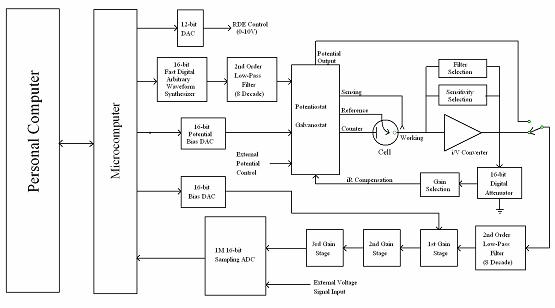

波形发生和数据获得系统

· 快速信号发生更新速率：10 MHz， 16位分辨

· 快速数据采集系统：16位分辨，双通道同步采样，采样速率每秒1,000,000 点

· 外部信号记录通道最高采样速率1M Hz

· 可拓展扫描电化学显微镜功能

附件

·电极线

·USB通讯线

·电源线

实验参数

·  CV和LSV扫描速度：  0.000001V/s 至 10,000 V/s

· 扫描时的电位增量：0.1 mV （当扫速为 1,000 V/s时）

·  CA和CC的脉冲宽度： 0.0001 至   1000 sec

·  CA的最小采样间隔： 1 ms

·  CC的最小采样间隔： 1 ms

·  CC模拟积分器

·  DPV和NPV的脉冲宽度：0.001 至 10 sec

·  SWV频率： 1 至   100 kHz

·  i-t 的最小采样间隔： 1 ms

·  ACV频率范围：0.1 至 10   kHz

·  SHACV频率范围：0.1 至 5 kHz

·    FTACV频率范围：0.1 至 50Hz，可同时获取基波，二次谐波，三次谐波，四次谐波，五次谐波，六次谐波的ACV数据

· 交流阻抗： 0.00001 至 1 MHz

· 交流阻抗波形幅度： 0.00001 V 至 0.7 V 均方根值

其他特点

· 自动或手动iR降补偿

· 电流测量偏置：满量程，16位分辨，0.003% 准确度

· 电位测量偏置：±10V，16位分辨，0.003% 准确度

· 外部电位输入

· 电位和电流的模拟输出

· 可控电位滤波器的截止频率： 1.5 MHz, 150 KHz, 15   KHz, 1.5 KHz, 150 Hz, 15 Hz, 1.5 Hz, 0.15 Hz

· 可控信号滤波器的截止频率： 1.5 MHz, 150 KHz, 15   KHz, 1.5 KHz, 150 Hz, 15 Hz, 1.5 Hz, 0.15 Hz

· 旋转电极控制电压输出：0-10V 对用于 0-10000 rpm的转速，16位分辨，0.003% 准确度，需要某些旋转电极装置才能工作

· 通过宏命令可以控制数字输入输出线

· 内闪存储器可迅速更新程序

· USB口数据通讯

· 电解池控制：通氮，搅拌，敲击（需要特殊电解池系统）

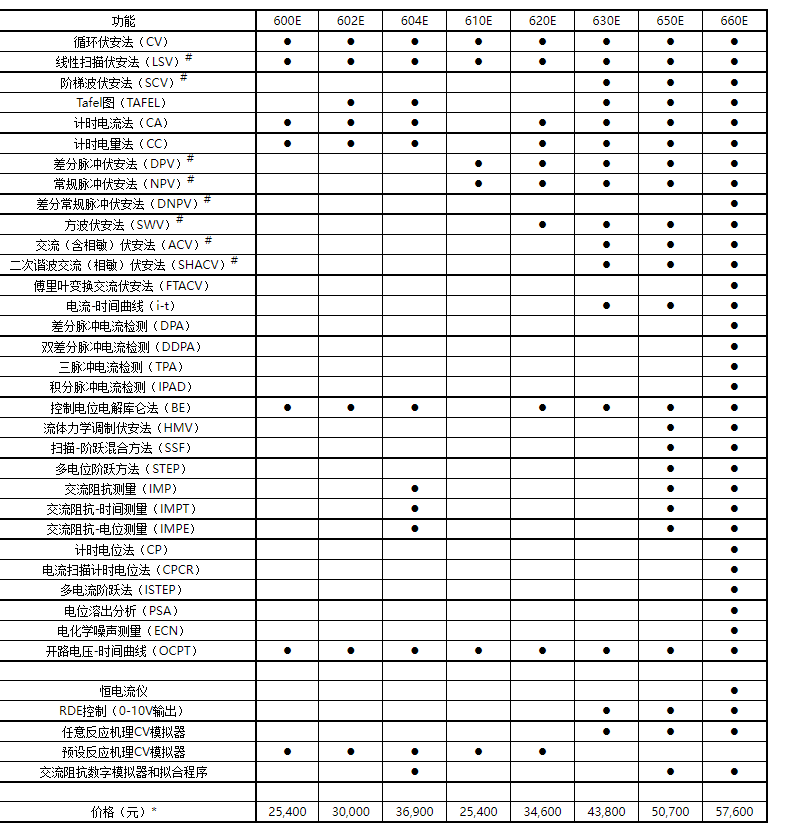

·  CV数字模拟器和拟合器。用户定义反应机理（CHI630E以上）或预定义反应机理（其他型号）

· 交流阻抗模拟器和拟合器（具有交流阻抗测量功能的型号）

· 最大数据长度：256,000-16,384,000 点可选择

· 仪器尺寸： 37 cm (宽) ´ 23   cm (深) ´ 12   cm (高)
