CHI700E系列双恒电位仪

CHI700E系列双恒电位仪

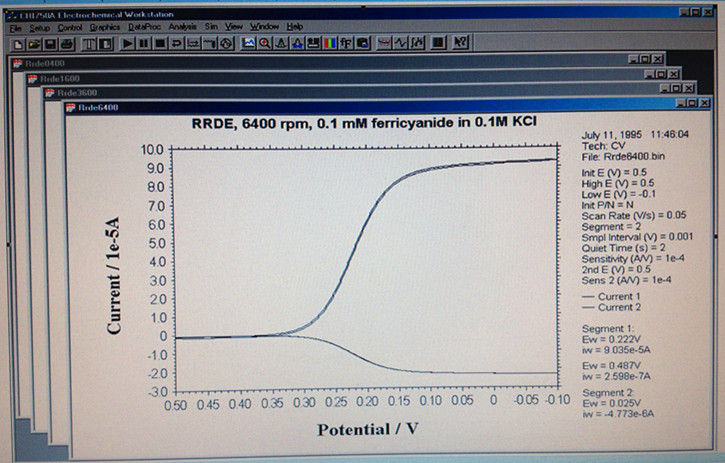

         CHI700E系列是通用双恒电位仪，可同时控制同一电解池中的两个工作电极的电位，其典型应用是旋转环盘电极，也能被用于其它需要双工作电极的情况下。双恒电位仪只能用于同一溶液中的两个工作电极的电位控制以及电流测量，而不是两个独立的恒电位仪。仪器内含快速数字信号发生器，用于高频交流阻抗测量的直接数字信号合成器，双通道高速数据采集系统，电位电流信号滤波器，多级信号增益，iR降补偿电路，双恒电位仪，以及恒电流仪(CHI760E)。两个通道的电位范围均为+/-10V。电流范围(两通道电流之和)为±250mA。CHI700E系列是在CHI600E的基础上增加了一块电路板，内含第二通道电位控制电路，电流-电压转换器，灵敏度选择，三个增益级，一个具有八个数量级可变频率范围的二阶低通滤波器。CHI700E能够控制两个工作电极的电位，允许循环伏安法，线性扫描伏安法，阶梯波伏安法，计时安培法，差分脉冲伏安法，常规脉冲伏安法，方波伏安法，时间-电流曲线等实验技术进行双工作电极的测量。当用作双恒电位仪测量时，第二工作电极电位可以保持在独立的恒定值，也可与第一工作电极同步扫描或阶跃等。在循环伏安法中，还可与第一工作电极保持一恒定的电位差而扫描。两个工作电极的电流测量下限均低于50pA，可直接用于超微电极上的稳态电流测量。CHI700E系列也是十分快速的仪器。信号发生器的更新速率为10MHz，数据采集采用两个同步16位高分辨低噪声的模数转换器，双通道同时采样的最高速率为1MHz。循环伏安法的扫描速度为1000V/s时，电位增量仅0.1mV，当扫描速度为5000V/s时，电位增量为1mV。又如交流阻抗的测量频率可达1MHz，交流伏安法的频率可达10KHz。仪器还有外部信号输入通道，可在记录电化学信号的同时记录外部输入的电压信号，例如光谱信号等。这对光谱电化学等实验极为方便。

         CHI700E除了允许第二工作电极的电位独立控制在恒定电位外，还允许第二工作电极的电位与第一工作电极同步扫描或阶跃。双通道同步扫描时，最高扫速可达10,000 V/s。双通道同步阶跃时，最小采样间隔可达1微秒。由于CHI700E系列是CHI600E系列的拓展，CHI700E系列还可以配备恒电流仪(CHI760E)。CHI700E系列还允许四电极体系，用于液/液界面的电化学测量。

         当CHI700E系列用作单恒电位仪的时侯，其性能与CHI600E系列相同。如果与CHI200B微电流放大器及屏蔽箱连接，第一通道可测量1pA或更低的电流。CHI700E也可和CHI680B大电流放大器相连，从而得到更大的电流和槽压，但也只能用于单通道的测量。

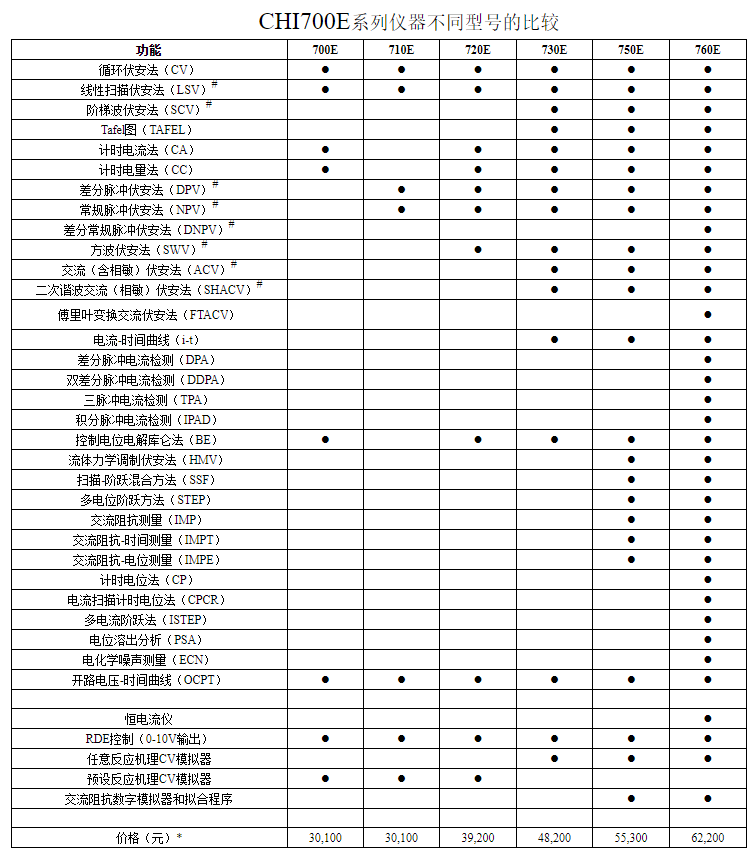

         为了满足不同的应用需要以及经费条件，CHI700E系列又分成多种型号。不同的型号具有不同的电化学测量技术和功能，但基本的硬件参数指标和软件性能是相同的。CHI700E和CHI710E为基本型，CHI720E和CHI730E为综合电化学分析仪，而CHI750E和CHI760E为更先进的电化学工作站。

注：  #：包括相应的极谱法和溶出伏安法。用于极谱法时需要特殊的静汞电极或敲击器。

         *：价格不包括计算机。仪器的保修期为一年。
